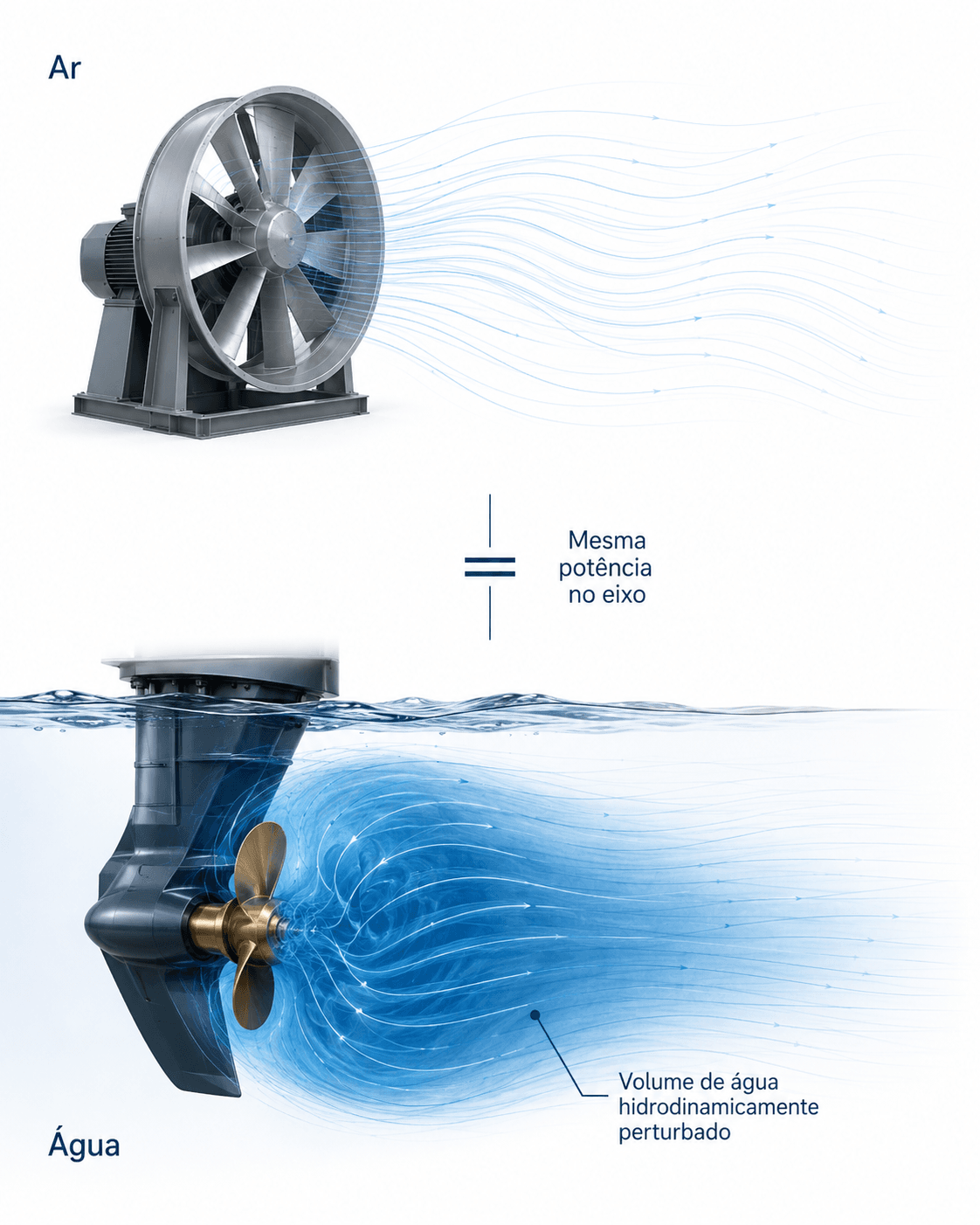

Na propulsão marítima, a energia mecânica fornecida pelo motor faz a hélice exercer força sobre a água. O movimento do fluido é alterado e a reação correspondente impulsiona a embarcação.

Em uma turbina hidrocinética, o processo começa na situação inversa. A água já chega ao dispositivo em movimento, transportando energia cinética e quantidade de movimento. A função da máquina é interagir com esse escoamento e converter parte de sua energia mecânica em torque no eixo.

Na UCEC, essa conversão não é concebida simplesmente como a interceptação de uma determinada quantidade de água que atravessa a área do rotor. O modelo considera que o dispositivo está inserido em um campo hidrodinâmico mais amplo, como vimos no conceito de volume acoplado.

A questão passa então a ser: como modificar de maneira controlada o estado de movimento dessa água para que a reação resultante produza rotação?

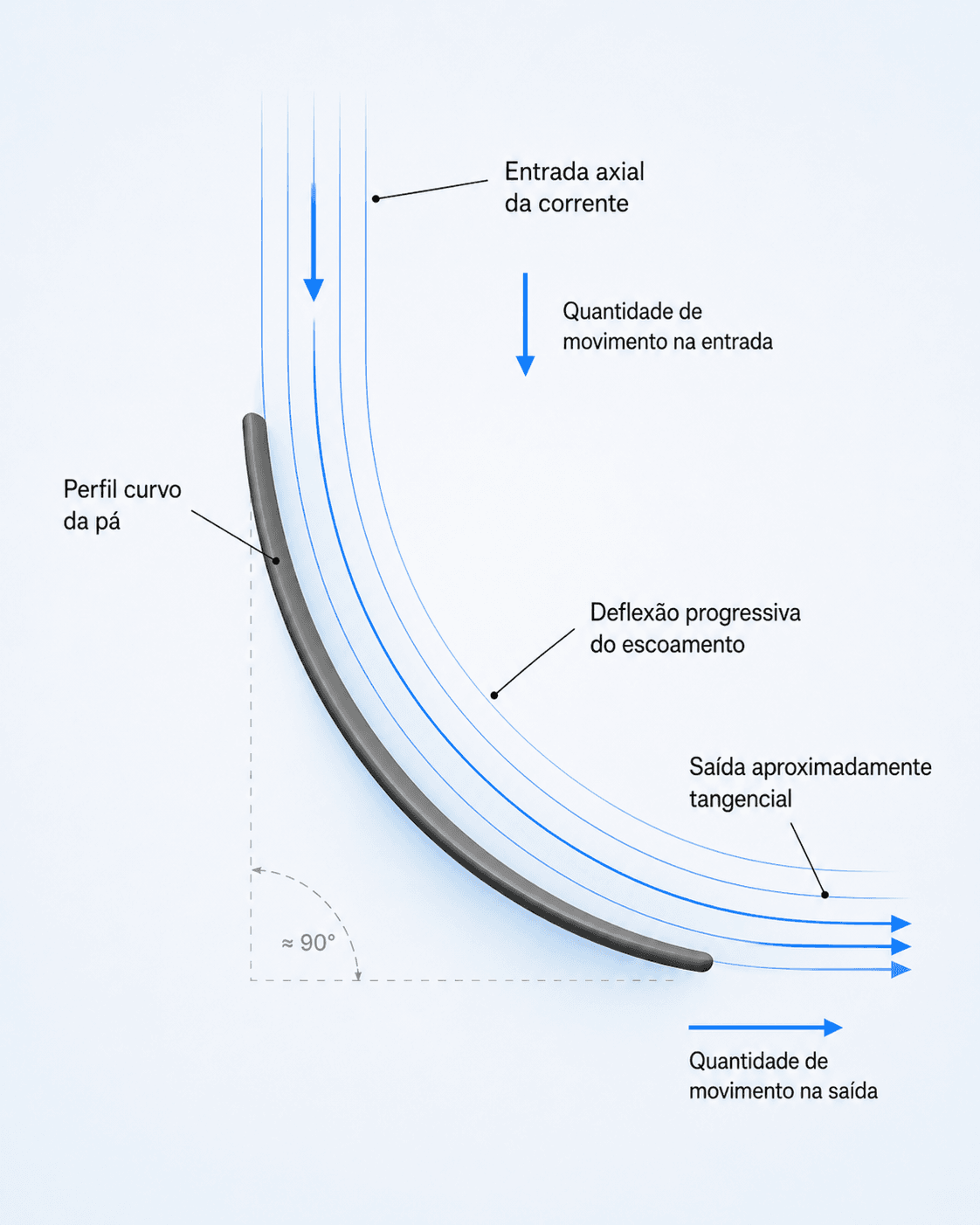

Representação conceitual da trajetória do escoamento
em relação à passagem formada pela pá.

Até aqui, poderíamos imaginar a pá como uma superfície fixa que simplesmente desvia a água. Mas, na UCEC, a pá está girando enquanto o escoamento percorre sua trajetória curva. Isso muda a forma como devemos interpretar a velocidade da água e a transferência de energia.

Para compreender esse movimento, é útil distinguir dois pontos de vista. A velocidade relativa descreve como a água se move em relação à própria pá. Já a velocidade absoluta descreve como essa mesma água se move em relação ao ambiente externo.

Essas velocidades estão relacionadas pelo movimento da própria pá:

V = W + U

V = velocidade absoluta da água W = velocidade da água em relação à pá U = velocidade da própria pá

Essa relação deve ser entendida como uma soma vetorial. Portanto, não importam apenas os valores das velocidades, mas também suas direções e sentidos.

Na entrada, a corrente possui movimento predominantemente axial. À medida que percorre a passagem curva, a água é progressivamente redirecionada em relação à pá até adquirir uma orientação aproximadamente tangencial. Ao mesmo tempo, a própria pá se desloca tangencialmente no sentido de rotação do rotor.

Próximo à saída, o movimento da água em relação à pá pode estar orientado em sentido oposto ao movimento da própria pá. Quando esses dois movimentos são combinados, a velocidade absoluta da água pode ser menor do que sua velocidade relativa à pá.

A água pode permanecer rápida em relação à pá e, ao mesmo tempo, transferir energia para o movimento do rotor.

E a conservação da massa?

Essa diferença entre velocidades não viola a conservação da massa.

Em uma passagem que se move junto com o rotor, a quantidade de água que atravessa essa passagem depende da velocidade da água em relação à própria pá. Portanto, uma redução da velocidade absoluta observada externamente não significa que a água esteja se acumulando dentro do rotor.

A água continua atravessando continuamente os canais formados pelas pás.

Considerando a UCEC como um todo, a conservação da massa permanece rigorosamente válida: em regime permanente, toda a massa de água que entra no sistema também deve sair. O que muda durante a interação é a direção e a distribuição da velocidade e da quantidade de movimento do escoamento.

Como isso se transforma em energia mecânica?

A corrente chega ao rotor transportando energia e quantidade de movimento. A geometria curva modifica progressivamente esse movimento enquanto a própria pá se desloca.

Como resultado, a água deixa a passagem em um estado de movimento diferente daquele com que entrou. A reação correspondente atua sobre a pá na direção tangencial e produz torque no rotor.

Como o rotor também está girando, esse torque pode realizar trabalho mecânico no eixo e, posteriormente, ser convertido em eletricidade.

A deflexão explica como a corrente produz força sobre as pás. O movimento das próprias pás explica como essa força pode se transformar em trabalho mecânico no eixo.

Quando a corrente entra nas passagens formadas pelas pás, seu estado de movimento é progressivamente modificado. A água exerce força sobre as superfícies que a conduzem, enquanto as pás exercem sobre a água uma força de mesma natureza e sentido oposto.

Como a geometria curva transforma parte dessa interação em uma força tangencial, essa força atua a uma determinada distância do eixo de rotação. O resultado é o torque que tende a girar o rotor.

A produção de torque, portanto, não depende apenas de a água atingir fisicamente uma pá. Ela resulta da troca contínua de quantidade de movimento entre o escoamento e o rotor ao longo da trajetória curva.

Cada região da pá contribui para essa interação. A soma dessas forças distribuídas pelo rotor produz o torque disponível no eixo, princípio que também aparece na formulação desenvolvida no modelo teórico da UCEC.

Mas torque, sozinho, ainda não significa potência.

Se o rotor estiver completamente bloqueado, pode existir uma grande força sobre as pás e, portanto, torque, mas não haverá movimento do eixo. Sem rotação, não há trabalho mecânico sendo entregue continuamente.

No extremo oposto, se o rotor puder girar praticamente livre, acompanhando o escoamento, a água tende a sofrer menor deflexão e o torque disponível também diminui.

A conversão útil ocorre entre esses dois extremos. A carga aplicada pelo gerador oferece resistência à rotação, permitindo que o rotor continue girando enquanto mantém uma interação significativa com o escoamento. É nessa condição intermediária que torque e velocidade angular coexistem e a potência mecânica pode ser transferida ao eixo.

O torque nasce da mudança da quantidade de movimento da água. A potência aparece quando esse torque atua sobre um rotor que continua em movimento.

Isso nos leva à próxima pergunta: qual é a massa de água que efetivamente participa dessa troca de quantidade de movimento com o rotor?

Em uma descrição convencional do escoamento, é natural começar pela vazão: quanto de água atravessa uma determinada área por unidade de tempo.

Essa grandeza é importante, mas não descreve necessariamente toda a extensão da interação hidrodinâmica entre uma máquina submersa e o fluido ao seu redor.

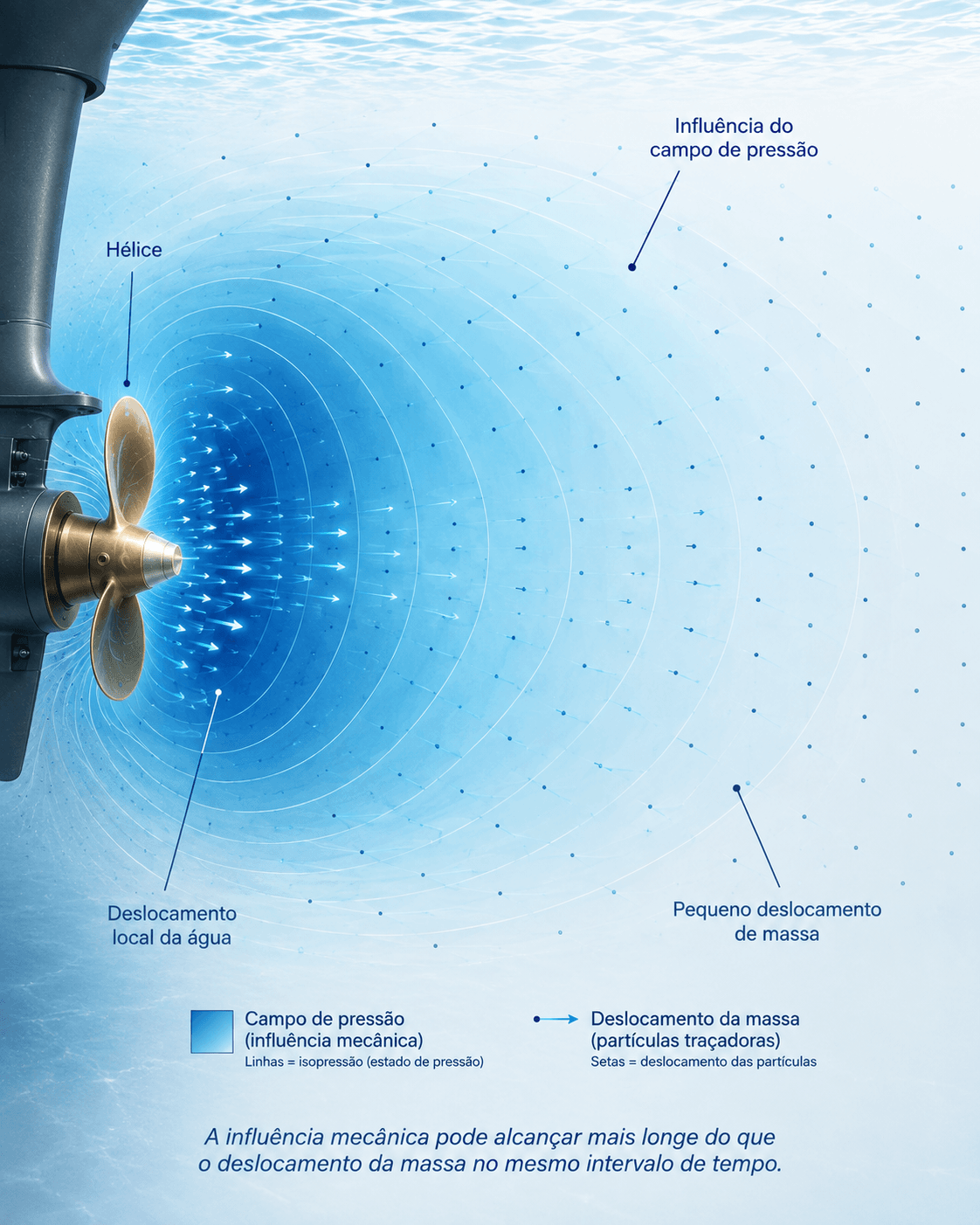

No modelo desenvolvido para a UCEC, a presença do rotor e a resistência imposta à corrente estabelecem um campo de pressão e movimento que se estende para além da região ocupada fisicamente pelas pás. Assim, a massa de água que participa da resposta mecânica pode ser maior do que aquela que simplesmente atravessa a seção do rotor no mesmo intervalo de tempo.

A vazão descreve quanto fluido atravessa uma superfície. O volume acoplado descreve quanto fluido participa da interação hidrodinâmica com o dispositivo.

Essa participação, porém, não é uniforme.

A influência da perturbação tende a ser mais intensa nas proximidades do rotor e progressivamente menor com a distância. Por isso, o modelo não considera que todo o volume alcançado pela interação contribua da mesma forma para a produção de torque.

O que importa é a parcela do fluido que permanece hidrodinamicamente acoplada de maneira suficientemente intensa para participar da troca de quantidade de movimento com o rotor.

Essa é uma das hipóteses centrais do modelo da UCEC: a taxa de conversão pode depender não apenas da massa que atravessa localmente o rotor, mas também da intensidade com que uma massa maior de água participa da resposta hidrodinâmica estabelecida pelo dispositivo.

Se essa hipótese for confirmada experimentalmente, a área física do rotor deixará de representar, sozinha, toda a extensão espacial relevante para a interação energética entre a turbina e a corrente.

A UCEC não procura apenas interceptar uma corrente. Ela foi concebida para interagir hidrodinamicamente com uma região mais ampla do escoamento.

Se apenas a água que atravessa fisicamente a seção do rotor participasse da interação, a massa envolvida por unidade de tempo estaria essencialmente limitada pela vazão local.

O modelo da UCEC propõe uma situação diferente. Como a resistência oferecida pelo rotor estabelece uma interação hidrodinâmica que se estende pelo fluido, uma massa de água maior pode participar da resposta mecânica durante o mesmo intervalo de tempo, ainda que apenas parte dela atravesse diretamente as pás.

Essa massa adicional não é uma fonte extra de energia. A energia continua vindo da própria corrente. O que essa massa oferece é inércia e participação na troca de quantidade de movimento que sustenta a força exercida sobre o rotor.

Quanto maior for a parcela do fluido efetivamente acoplada ao dispositivo, maior poderá ser a quantidade de movimento envolvida na interação e, consequentemente, a força e o torque transferidos ao eixo.

Essa participação, porém, não é uniforme. A influência é mais intensa nas proximidades do rotor e tende a diminuir com a distância. Por isso, não se considera que todo o volume hidrodinamicamente envolvido contribua da mesma forma para a conversão.

É justamente aqui que surge a principal hipótese de desempenho da UCEC: a potência convertida pode depender não apenas da massa de água que atravessa localmente a seção do rotor, mas também da intensidade com que uma massa maior do fluido participa da interação hidrodinâmica com o dispositivo.

Isso não significa que a potência possa crescer indefinidamente. A extensão e a intensidade desse acoplamento dependem da geometria da máquina, das condições do escoamento e da carga aplicada ao rotor.

A proposta disruptiva da UCEC está em explorar deliberadamente essa interação volumétrica, buscando ampliar a quantidade de movimento que participa da conversão durante um mesmo intervalo de tempo.

A magnitude real desse efeito precisa ser determinada experimentalmente.

A proposta da UCEC não pressupõe criação de energia nem qualquer exceção às leis da Física.

A fonte de energia continua sendo a própria corrente de água, que transporta energia mecânica enquanto se desloca. O papel da UCEC é estabelecer uma interação capaz de transferir parte dessa energia para o rotor e, posteriormente, para o gerador elétrico.

O campo de pressão e o volume acoplado também não constituem fontes adicionais de energia. Eles descrevem como a ação mecânica pode ser transmitida e distribuída através do fluido, permitindo que uma região mais extensa da corrente participe da interação com o dispositivo.

Essa distinção é fundamental:

a corrente fornece a energia; o acoplamento hidrodinâmico determina como essa energia pode ser transmitida ao rotor.

Em correntes naturais, o movimento da água também não existe isoladamente. Correntes oceânicas, marés e rios fazem parte de sistemas continuamente sustentados por mecanismos físicos de grande escala, como gravidade, diferenças de nível, gradientes de pressão, circulação oceânica e outros processos geofísicos.

Quando uma turbina retira energia de uma corrente, ela introduz uma perturbação local nesse sistema. A energia convertida pelo rotor precisa, portanto, corresponder a uma redução ou redistribuição da energia mecânica do escoamento e, em sistemas naturais persistentes, à energia continuamente fornecida pelos mecanismos que sustentam a própria corrente.

Por isso, mesmo que a UCEC venha a apresentar uma potência superior àquela prevista por modelos baseados apenas na energia que atravessa sua área frontal, isso não significaria ultrapassar a conservação de energia.

Significaria que a área local do rotor não descreve, sozinha, toda a região do escoamento que participa da interação energética com a máquina.

A inovação proposta não está em obter mais energia do que existe na corrente, mas em investigar se uma geometria diferente pode interagir com uma parcela maior do sistema hidrodinâmico e convertê-la de maneira mais eficaz.

A física utilizada para descrever força, torque, conservação de massa e conservação de energia é bem estabelecida. O ponto que ainda precisa ser determinado é a magnitude real do acoplamento volumétrico produzido pela geometria da UCEC.

Em outras palavras, a questão experimental não é saber se a água pode transmitir pressão, exercer forças sobre pás ou transferir quantidade de movimento. A questão é verificar quanto do fluido ao redor participa efetivamente dessa interação e qual potência mecânica resulta dela.

Por isso, o desempenho da UCEC deve ser determinado por medições diretas de grandezas como:

velocidade da corrente;
torque no eixo;
velocidade de rotação;
potência mecânica produzida.

Variando a velocidade da água e a carga aplicada ao rotor, é possível identificar diferentes condições de funcionamento e construir uma curva de desempenho da turbina.

Esses ensaios também permitem observar um aspecto fundamental: existe uma condição intermediária entre o rotor praticamente livre e o rotor fortemente carregado na qual a combinação entre torque e velocidade de rotação pode produzir a maior potência.

A teoria propõe o mecanismo. O experimento determina sua intensidade.

É essa validação experimental que permitirá estabelecer quantitativamente até que ponto o acoplamento volumétrico contribui para o desempenho da UCEC e comparar seus resultados com outras formas de conversão da energia das correntes.

A proposta científica da UCEC, portanto, não termina em uma previsão teórica. Ela conduz a uma hipótese mensurável, que pode ser confirmada, refinada ou limitada por experimentos controlados.
